Основные файлы:
- Выкройка PDF для печати на принтере A4 или плоттере A0 с шириной печати 810мм в зависимости от выбора формата
- Инструкция-куртка-Трой252.pdf
Дополнительные файлы:
- Справочник - виды швов
- Терминология машинных работ
- Терминология ВТО
- Дополнение к технологии пошива
- Как распечатывать выкройки
- Как скорректировать готовую выкройку по росту
Для ознакомления доступны следующие размеры выкройки бесплатно: 44 (рост 191-197 см), 62 (рост 178-183 см), 70 (рост 191-197 см). Чтобы их получить, добавьте эти размеры в корзину. После оформления заказа они будут доступны в Вашем личном кабинете бесплатно.

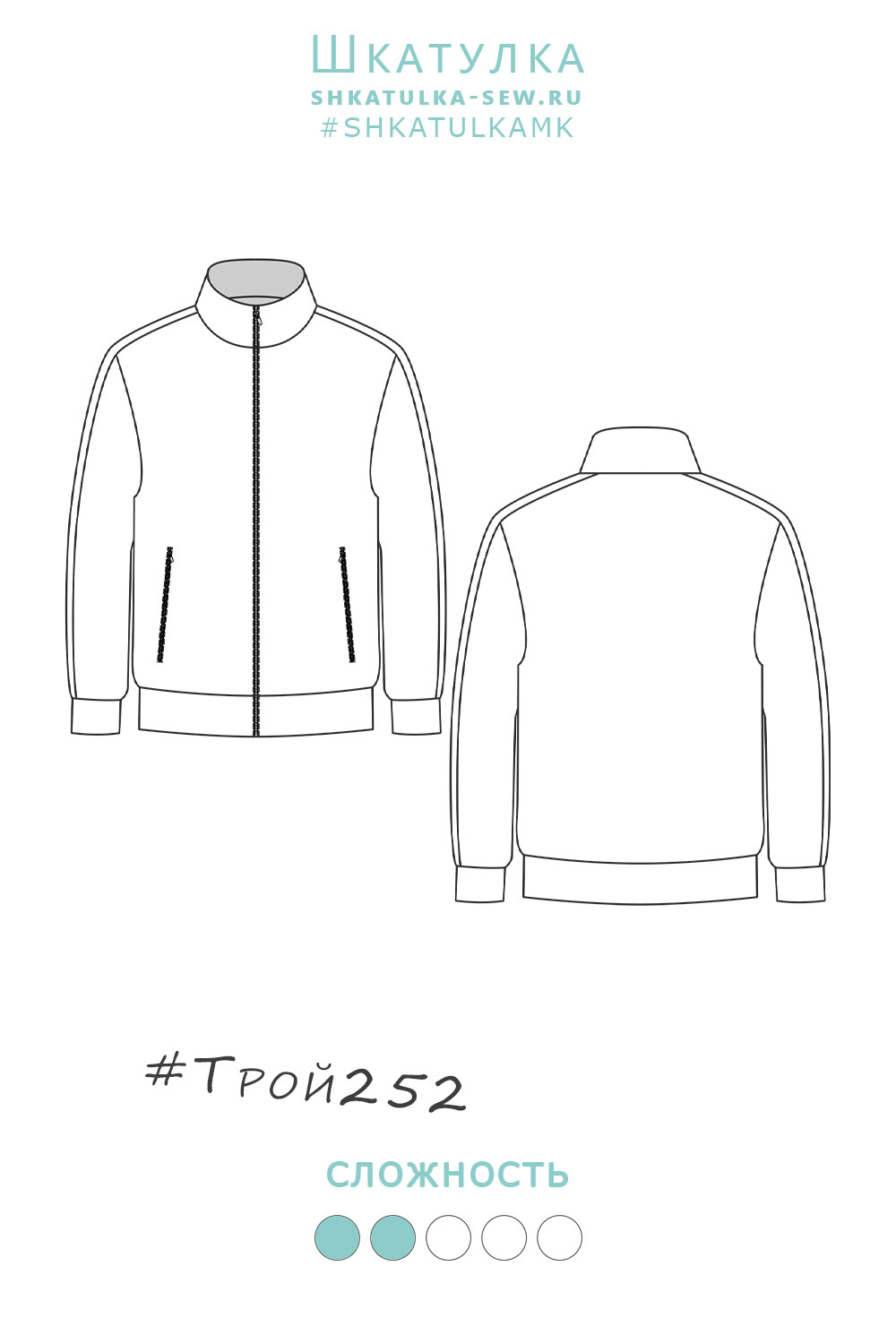

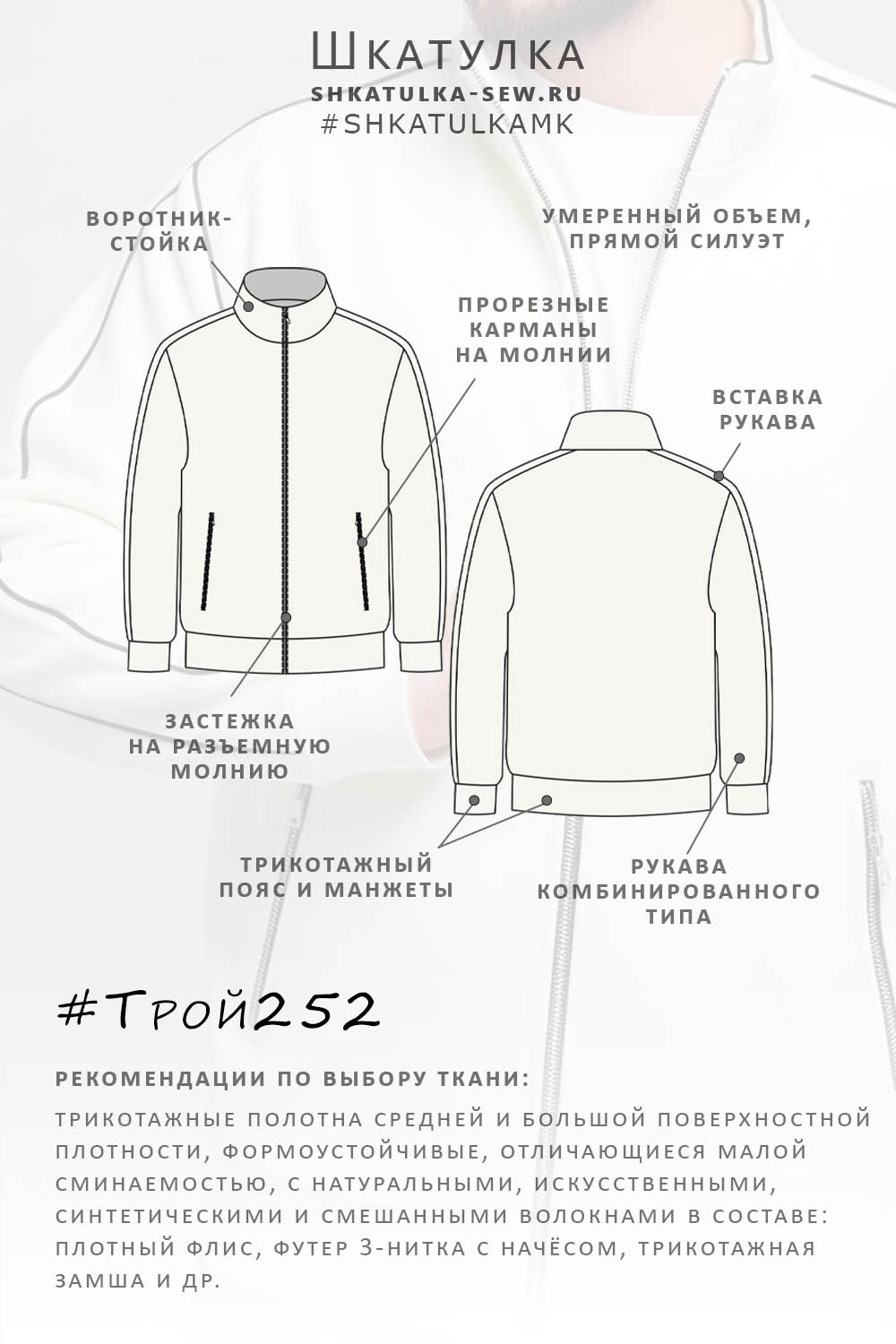

Выкройка мужской флисовой куртки умеренного объёма, прямого силуэта. Перед - с боковыми прорезными карманами на молнии. Спинка - цельная, без формообразующих конструктивных элементов. Горловина куртки обработана воротником-стойкой. Застёжка - центральная, на разъёмную молнию. Рукава - комбинированного типа, состоят из передней и задней частей, а также вставки рукава, цельнокроеной с кокеткой переда и спинки. Длина рукавов - до запястья, по низу предусмотрены манжеты. Длина куртки - до линии бёдер. По низу предусмотрен пояс.
В качестве отделки в куртке предусмотрен контрастный кант по швам рукавов, проймам и воротнику, созвучный контрастным молниям в застёжке и карманах.
Образец сшит из плотного флиса.
Параметры модели: рост 188 см, обхват груди 102 см, обхват талии 84 см, обхват бедер 103 см. На модели представлена куртка 54 размера, рост 184-190 см. Корректировки не выполнялись.
Выкройки даны с припусками на швы. Они обозначены двойным контуром.
Вы можете самостоятельно изменить ширину припусков, исходя из свойств выбранного материала или своих целей.

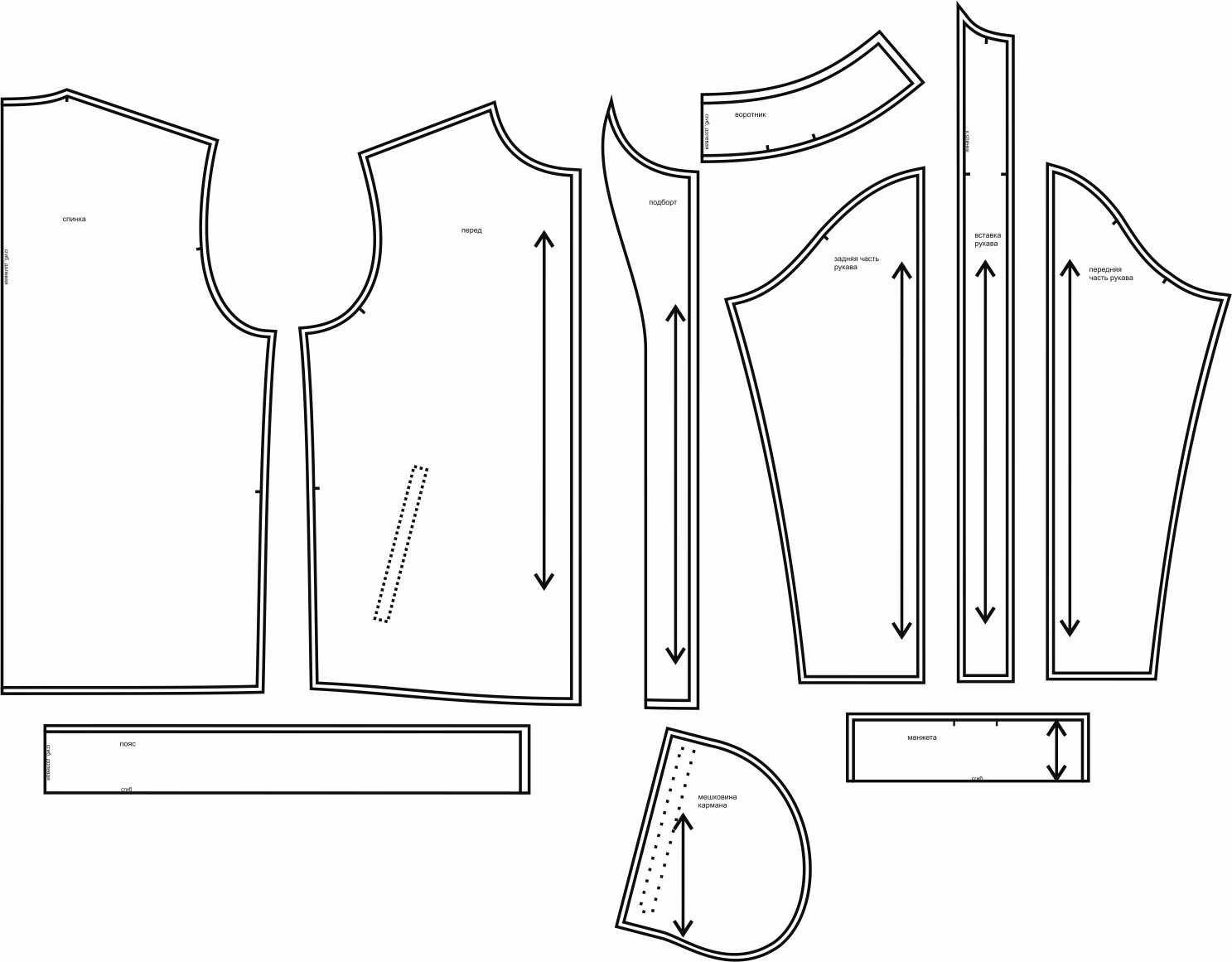

Состав комплекта лекал:
Для пошива куртки можно использовать трикотажные полотна средней и большой поверхностной плотности, формоустойчивые, отличающиеся малой сминаемостью, с натуральными, искусственными, синтетическими и смешанными волокнами в составе.
Пример: плотный флис, футер 3-нитка с начёсом, трикотажная замша и др.
Внимание: расчет выполнен для однотонной ткани без рисунка, без учета направления ворса и возможной усадки! Усадка может достигать 15-20% от длины материала. Обязательно учитывайте это и берите с запасом.
В таблице представлены разные варианты расхода на разные ширины материала. Пожалуйста, выберите свою ширину материала и нужный размер.
| размер | ростовая группа, см | основной трикотаж при ширине 140 см, см | основной трикотаж при ширине 150 см, см | основной трикотаж при ширине 180 см, см |
| 44 | 165-170 | 167 | 152 | 128 |
| 171-177 | 167 | 152 | 133 | |
| 178-183 | 175 | 161 | 140 | |
| 184-190 | 182 | 163 | 144 | |
| 191-197 | 186 | 163 | 146 | |
| 46 | 165-170 | 174 | 159 | 136 |
| 171-177 | 171 | 166 | 140 | |
| 178-183 | 183 | 164 | 141 | |
| 184-190 | 183 | 172 | 137 | |
| 191-197 | 193 | 174 | 143 | |
| 48 | 165-170 | 170 | 168 | 140 |
| 171-177 | 182 | 170 | 143 | |
| 178-183 | 184 | 170 | 144 | |
| 184-190 | 193 | 175 | 149 | |
| 191-197 | 192 | 176 | 148 | |
| 50 | 165-170 | 192 | 173 | 142 |
| 171-177 | 181 | 170 | 150 | |
| 178-183 | 182 | 175 | 150 | |
| 184-190 | 193 | 178 | 150 | |
| 191-197 | 190 | 180 | 161 | |
| 52 | 165-170 | 189 | 171 | 147 |
| 171-177 | 192 | 179 | 148 | |
| 178-183 | 200 | 189 | 161 | |
| 184-190 | 202 | 192 | 157 | |
| 191-197 | 207 | 190 | 157 | |
| 54 | 165-170 | 195 | 169 | 146 |
| 171-177 | 192 | 177 | 149 | |
| 178-183 | 208 | 181 | 154 | |
| 184-190 | 208 | 190 | 158 | |
| 191-197 | 213 | 203 | 163 | |
| 56 | 165-170 | 197 | 182 | 147 |
| 171-177 | 201 | 190 | 151 | |
| 178-183 | 206 | 199 | 162 | |
| 184-190 | 210 | 202 | 159 | |
| 191-197 | 224 | 208 | 163 | |
| 58 | 165-170 | 197 | 188 | 155 |
| 171-177 | 209 | 196 | 164 | |
| 178-183 | 206 | 201 | 164 | |
| 184-190 | 220 | 203 | 173 | |
| 191-197 | 230 | 217 | 178 | |
| 60 | 165-170 | 207 | 192 | 162 |
| 171-177 | 217 | 196 | 167 | |
| 178-183 | 228 | 194 | 165 | |
| 184-190 | 230 | 216 | 184 | |
| 191-197 | 232 | 215 | 184 | |
| 62 | 165-170 | 213 | 197 | 185 |
| 171-177 | 221 | 201 | 168 | |
| 178-183 | 226 | 213 | 163 | |
| 184-190 | 226 | 217 | 179 | |
| 191-197 | 252 | 225 | 187 | |
| 64 | 165-170 | 228 | 196 | 170 |
| 171-177 | 230 | 207 | 179 | |
| 178-183 | 229 | 212 | 179 | |
| 184-190 | 238 | 221 | 184 | |
| 191-197 | 249 | 218 | 190 | |
| 66 | 165-170 | 233 | 209 | 177 |
| 171-177 | 228 | 214 | 188 | |
| 178-183 | 252 | 213 | 189 | |
| 184-190 | 238 | 235 | 193 | |
| 191-197 | 254 | 253 | 186 | |
| 68 | 165-170 | - | 214 | 183 |
| 171-177 | - | 229 | 186 | |
| 178-183 | - | 234 | 188 | |
| 184-190 | - | 247 | 196 | |
| 191-197 | - | 242 | 205 | |
| 70 | 165-170 | - | 221 | 184 |
| 171-177 | - | 235 | 186 | |
| 178-183 | - | 230 | 189 | |
| 184-190 | - | 237 | 196 | |
| 191-197 | - | 247 | 211 |
Прибавка к обхвату груди в полном объеме составляет 14 см
Прибавка к обхвату талии в полном объеме составляет от 12,7 до 20,5 см

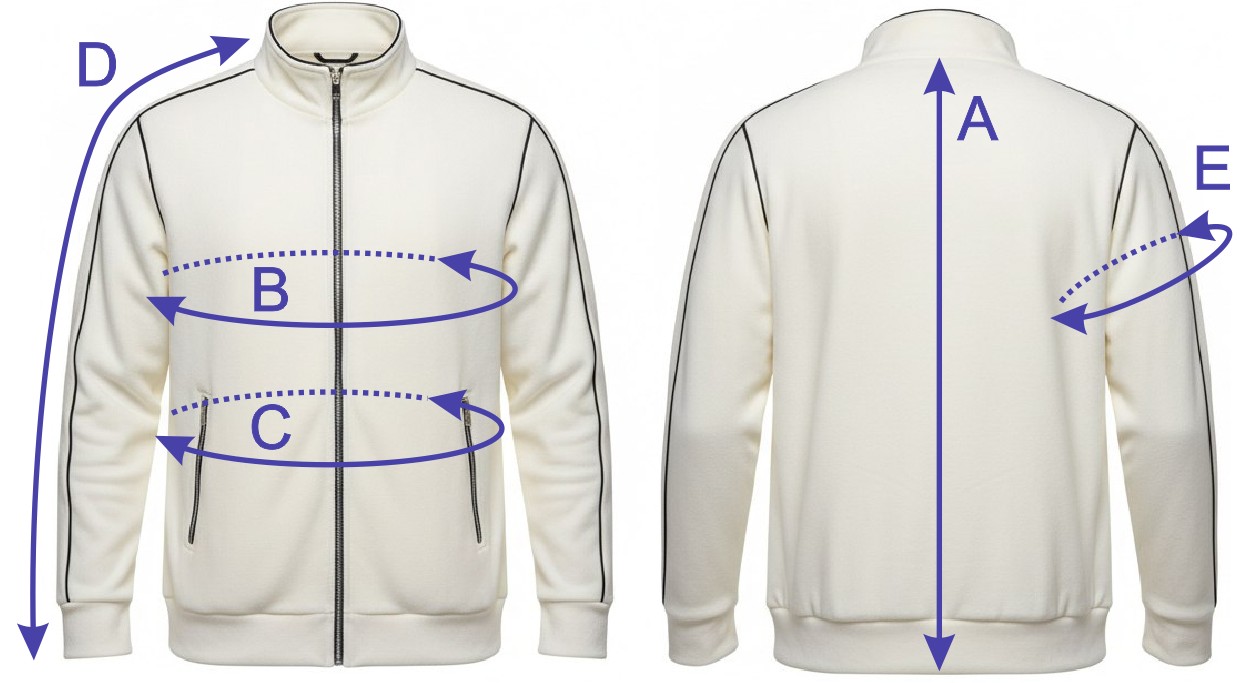

Замеры лекал выполнены без учета припусков на швы. Все замеры указаны в сантиметрах.
A - длина изделия по средней линии спинки без учета воротника
B - ширина на уровне груди в полном обхвате
C - ширина на уровне талии в полном обхвате
D - длина рукава от горловины
E - ширина рукава на уровне нижней точки проймы
* в таблице указана расчетная длина канта. После декотирования кант даст усадку, поэтому нужно заготовиьт кант с длиной большей расчетной на 15-20 %
| размер | ростовая группа, см | A | B | C | D | E | длина молнии | длина канта не менее*, см |
| 44 | 165-170 | 65,8 | 102,0 | 98,2 | 74,3 | 37,3 | 63,0 | 400,0 |
| 171-177 | 68,8 | 76,1 | 66,0 | 405,2 | ||||
| 178-183 | 71,8 | 77,8 | 69,0 | 410,3 | ||||
| 184-190 | 74,8 | 79,6 | 72,0 | 415,5 | ||||
| 191-197 | 77,8 | 81,3 | 75,0 | 420,6 | ||||
| 46 | 165-170 | 66,2 | 106,0 | 102,3 | 74,8 | 38,9 | 63,8 | 406,2 |
| 171-177 | 69,2 | 76,5 | 66,8 | 411,4 | ||||
| 178-183 | 72,2 | 78,3 | 69,8 | 416,5 | ||||
| 184-190 | 75,2 | 80,0 | 72,8 | 421,7 | ||||
| 191-197 | 78,2 | 81,8 | 75,8 | 426,8 | ||||
| 48 | 165-170 | 66,6 | 110,0 | 106,3 | 75,3 | 40,5 | 64,6 | 412,5 |
| 171-177 | 69,6 | 77,0 | 67,6 | 417,6 | ||||
| 178-183 | 72,6 | 78,8 | 70,6 | 422,7 | ||||
| 184-190 | 75,6 | 80,5 | 73,6 | 427,9 | ||||
| 191-197 | 78,6 | 82,3 | 76,6 | 433,0 | ||||
| 50 | 165-170 | 67,0 | 114,0 | 110,4 | 75,7 | 42,1 | 65,4 | 418,7 |
| 171-177 | 70,0 | 77,5 | 68,4 | 423,9 | ||||
| 178-183 | 73,0 | 79,2 | 71,4 | 429,0 | ||||
| 184-190 | 76,0 | 81,0 | 74,4 | 434,1 | ||||
| 191-197 | 79,0 | 82,7 | 77,4 | 439,2 | ||||
| 52 | 165-170 | 67,4 | 118,0 | 114,4 | 76,2 | 43,7 | 66,1 | 425,0 |
| 171-177 | 70,4 | 78,0 | 69,1 | 430,1 | ||||
| 178-183 | 73,4 | 79,7 | 72,1 | 435,2 | ||||
| 184-190 | 76,4 | 81,5 | 75,1 | 440,3 | ||||
| 191-197 | 79,4 | 83,2 | 78,1 | 445,4 | ||||
| 54 | 165-170 | 67,8 | 122,0 | 118,5 | 76,7 | 45,3 | 66,9 | 431,2 |
| 171-177 | 70,8 | 78,4 | 69,9 | 436,3 | ||||
| 178-183 | 73,8 | 80,2 | 72,9 | 441,4 | ||||
| 184-190 | 76,8 | 81,9 | 75,9 | 446,5 | ||||
| 191-197 | 79,8 | 83,7 | 78,9 | 451,6 | ||||
| 56 | 165-170 | 68,2 | 126,0 | 122,6 | 77,2 | 46,9 | 67,7 | 437,5 |
| 171-177 | 71,2 | 78,9 | 70,7 | 442,6 | ||||
| 178-183 | 74,2 | 80,7 | 73,7 | 447,6 | ||||
| 184-190 | 77,2 | 82,4 | 76,7 | 452,7 | ||||
| 191-197 | 80,2 | 84,2 | 79,7 | 457,8 | ||||
| 58 | 165-170 | 68,6 | 130,0 | 126,6 | 77,6 | 48,6 | 68,5 | 443,7 |
| 171-177 | 71,6 | 79,4 | 71,5 | 448,8 | ||||
| 178-183 | 74,6 | 81,1 | 74,5 | 453,9 | ||||
| 184-190 | 77,6 | 82,9 | 77,5 | 458,9 | ||||
| 191-197 | 80,6 | 84,6 | 80,5 | 464,0 | ||||
| 60 | 165-170 | 69,0 | 134,0 | 130,7 | 78,1 | 50,2 | 69,3 | 450,0 |
| 171-177 | 72,0 | 79,9 | 72,3 | 455,0 | ||||
| 178-183 | 75,0 | 81,6 | 75,3 | 460,1 | ||||
| 184-190 | 78,0 | 83,4 | 78,3 | 465,1 | ||||
| 191-197 | 81,0 | 85,1 | 81,3 | 470,2 | ||||
| 62 | 165-170 | 69,4 | 138,0 | 134,8 | 78,6 | 51,8 | 70,1 | 456,2 |
| 171-177 | 72,4 | 80,3 | 73,1 | 461,3 | ||||
| 178-183 | 75,4 | 82,1 | 76,1 | 466,3 | ||||
| 184-190 | 78,4 | 83,8 | 79,1 | 471,4 | ||||
| 191-197 | 81,4 | 85,6 | 82,1 | 476,4 | ||||
| 64 | 165-170 | 69,8 | 142,0 | 138,8 | 79,1 | 53,4 | 70,8 | 462,5 |
| 171-177 | 72,8 | 80,8 | 73,8 | 467,5 | ||||
| 178-183 | 75,8 | 82,6 | 76,8 | 472,5 | ||||
| 184-190 | 78,8 | 84,3 | 79,8 | 477,6 | ||||
| 191-197 | 81,8 | 86,1 | 82,8 | 482,6 | ||||
| 66 | 165-170 | 70,2 | 146,0 | 142,9 | 79,5 | 55,0 | 71,6 | 468,7 |
| 171-177 | 73,2 | 81,3 | 74,6 | 473,7 | ||||
| 178-183 | 76,2 | 83,0 | 77,6 | 478,8 | ||||
| 184-190 | 79,2 | 84,8 | 80,6 | 483,8 | ||||
| 191-197 | 82,2 | 86,5 | 83,6 | 488,8 | ||||
| 68 | 165-170 | 70,6 | 150,0 | 146,9 | 80,0 | 56,6 | 72,4 | 475,0 |
| 171-177 | 73,6 | 81,8 | 75,4 | 480,0 | ||||
| 178-183 | 76,6 | 83,5 | 78,4 | 485,0 | ||||
| 184-190 | 79,6 | 85,3 | 81,4 | 490,0 | ||||
| 191-197 | 82,6 | 87,0 | 84,4 | 495,0 | ||||
| 70 | 165-170 | 71,0 | 154,0 | 151,0 | 80,5 | 58,2 | 73,2 | 481,2 |
| 171-177 | 74,0 | 82,2 | 76,2 | 486,2 | ||||
| 178-183 | 77,0 | 84,0 | 79,2 | 491,2 | ||||
| 184-190 | 80,0 | 85,7 | 82,2 | 496,2 | ||||
| 191-197 | 83,0 | 87,5 | 85,2 | 501,2 |
 |
швейная машинка |
 |
оверлок 4-ниточный |
 |
утюг и доска или гладильная система |
 |
ножницы портновские, канцелярские, для обрезания ниток |
 |
проутюжильник (сетка для ВТО или лоскут х/б ткани) |
 |
нитки для швейной машинки и оверлока |
 |
дублерин |
 |
машинные иглы, соответствующие типу ткани (для трикотажа), булавки для закалывания или маленькие зажимы |
 |
лапка для втачивания молнии |
 |
разъёмная молния в борт |
| |
молния длиной 18-20 см для карманов - 2 шт. |
